HP 디자인젯 T120 플로터, 커터 칼날 (CQ890-67091) 불량 내부 기어 교체
칼날 동작 소음이 덜덜덜 크고... 자르다가 중간에 걸린다면... 기어 크랙가능성
칼날 불량 하나로 인해 캐리지벨트 및 벨트 도르레, 헤드 노즐 등의 문제를 일으킬 수 있어 초기에 수리 및 교체를 해야 합니다.
HP 디자인젯 T120/T520用 플로터 칼날 꺼내기 참조URL : https://neanena.blog.me/221382364146
HP 디자인젯 T120/T520用 플로터 칼날 분해 청소 참조URL : https://neanena.blog.me/221607866224
HP T120, T125(T130) T520, T525(T530) 용지자르기가 안 되는 경우, 칼날 내부에 톱니 기어가 크랙, 깨져서 용지가 걸리고, 자르기가 안되는 경우가 발생합니다. 칼날 불량 하나로 인해 잦은 용지 걸림, 캐리지벨트 훼손 및 벨트 도르레 탈락, 헤드 불량 등의 문제를 일으킬 수 있어 초기에 수리 및 교체를 해야 합니다.

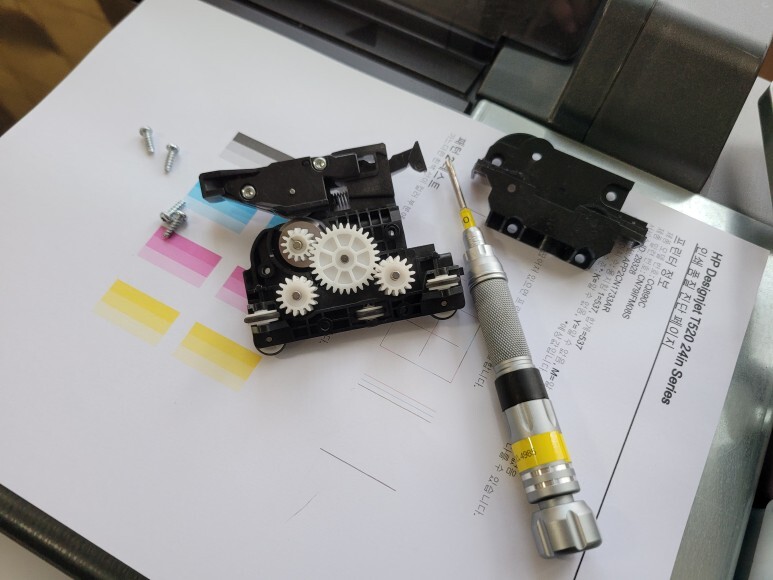

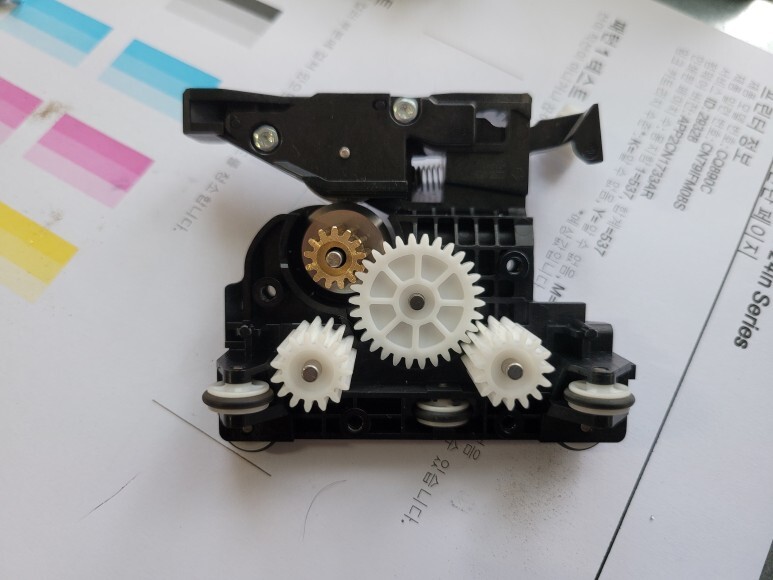

HP T120 플로터에서 칼날을 꺼내 나사 4개를 풀어 커버를 열었습니다.

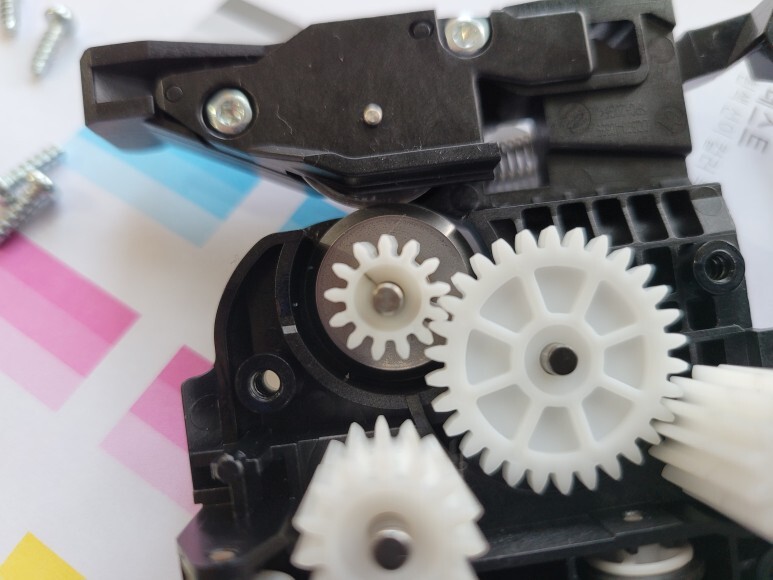

칼날에 맞붙어 있는 기어에 크랙, 흠이 보입니다.

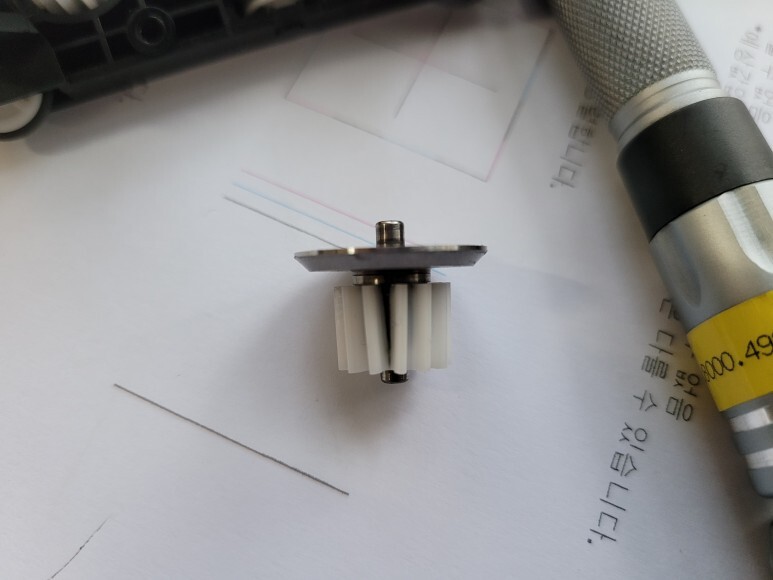

칼날을 꺼내 돌려 보니 칼날 기어가 깨져 있습니다. 용지 커팅이 불량하고 심한 소음의 원인입니다.
크랙된 칼날 기어를 제거했습니다.

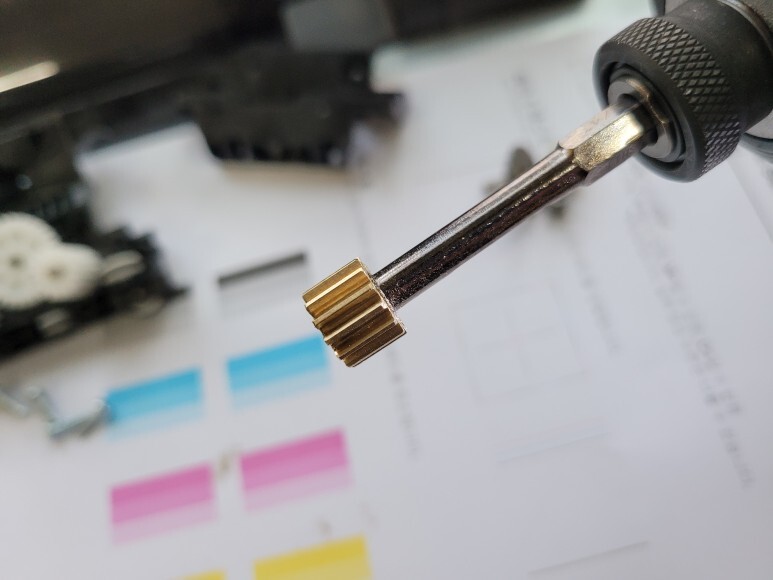

교체할 기어 내부를 스텐 베어링 심이 들어가게 깍아냈습니다.

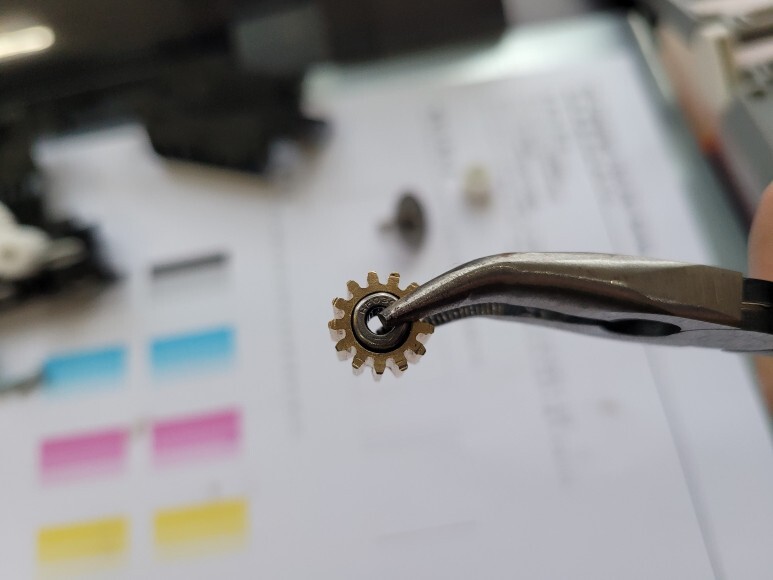

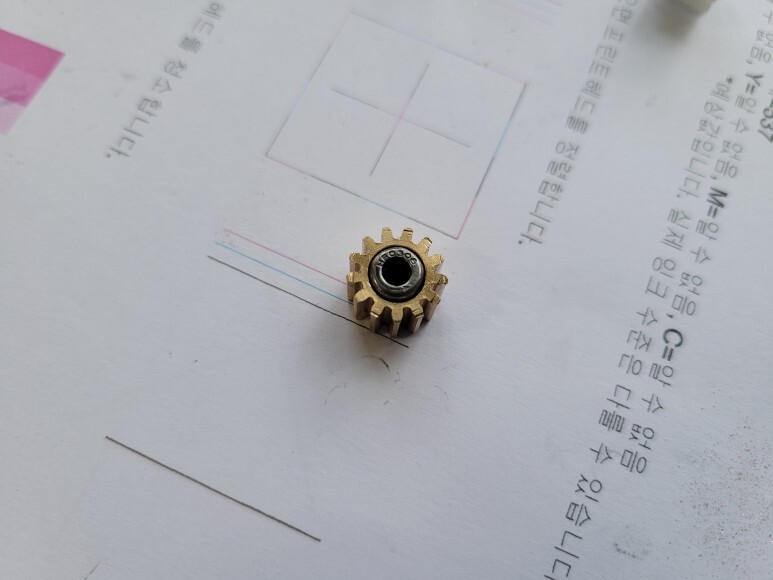

내부 베어링의 글자가 보이가 기어에 단단히 넣었습니다. 베어링을 꺼꾸로 장착하지 않아야 합니다.

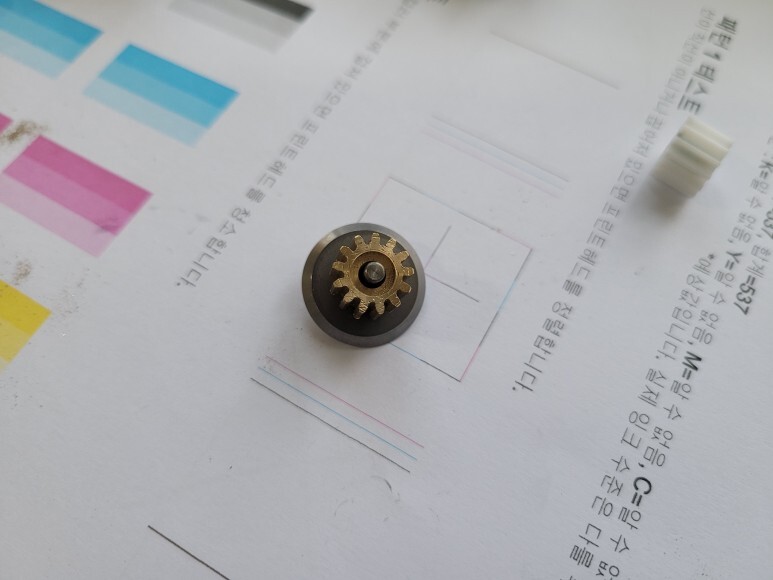

베어링이 보이지 않게 기어를 칼날에 장착했습니다. 꺼꾸로 넣으면 작동되지 않습니다.
칼날 장착시에는 스텐 베어링이 안쪽으로 장착되어 베어링**이 안 보이게 기어✱를 칼날에 넣어야 합니다.

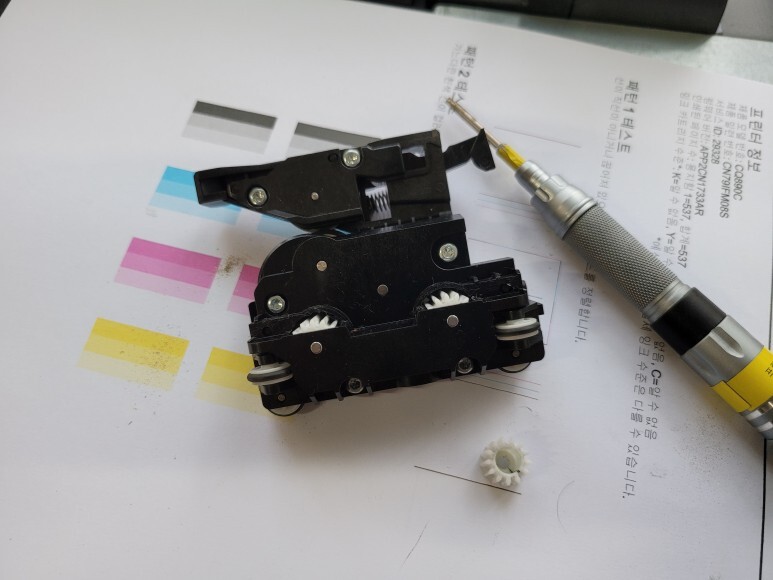

재조립하여 커버를 닫았습니다.
